Pos Part No. Description
1 012229 Top cover
2 017959 LH side panel
3 ---------- Door assembly (Refer section 10.3)
4 011810 Bottom shroud
5 017410 Leg
6 010990 Foot - adjustable
7 013455 Leg tray
013708 Leg tray bracket
8 ---------- Control panel assembly (refer section 10.2)
9 017968 Service panel
10 017958 RH side panel
11 017557 Vent chimney

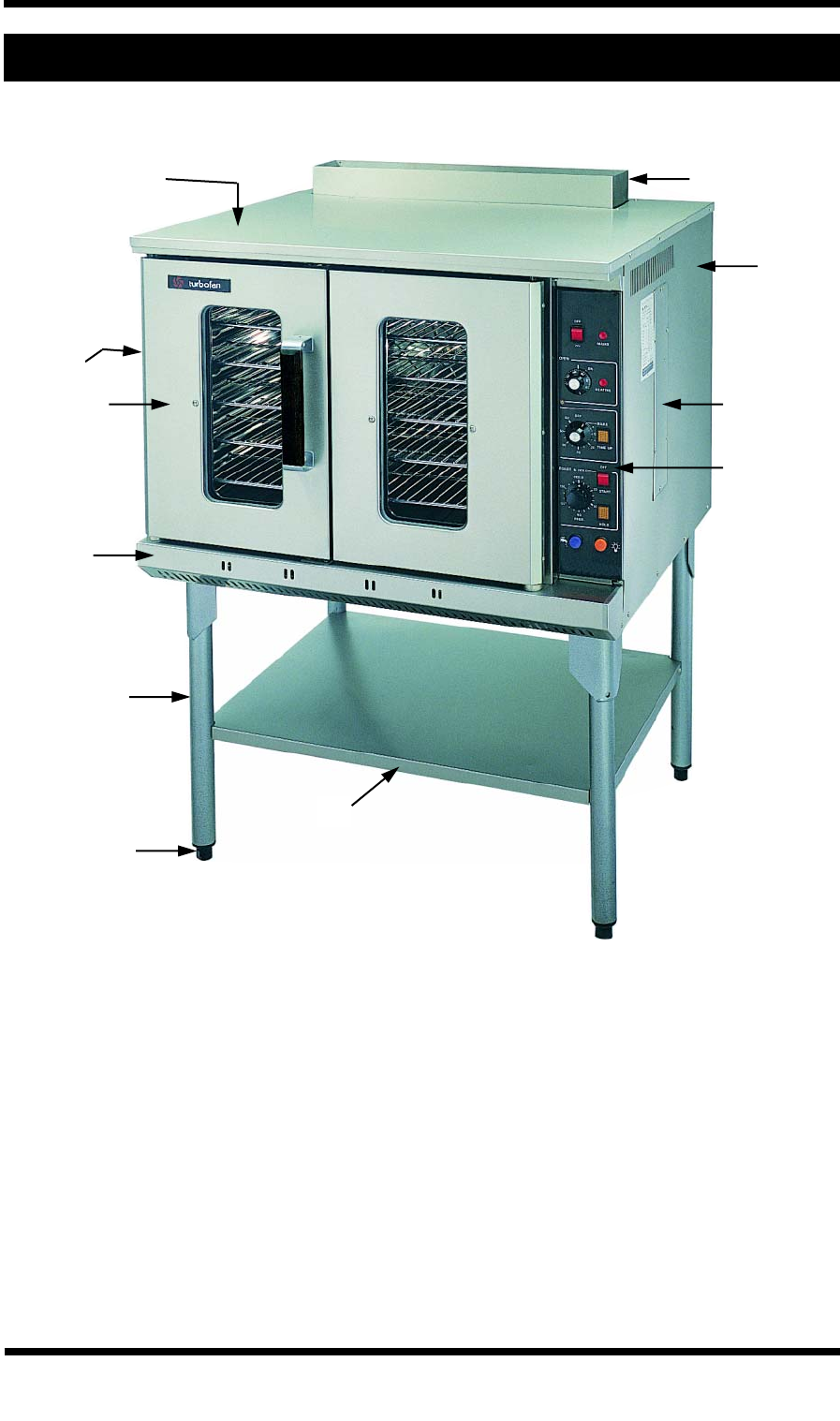

10. PARTS DIAGRAMS
10.1 MAIN ASSEMBLY
10
9 3
1
2
11
8
4
5
7
6
