tracer2000 Network DVR Hardware User’s Manual
Version 3.1 Page 15 of 31
15
15
10

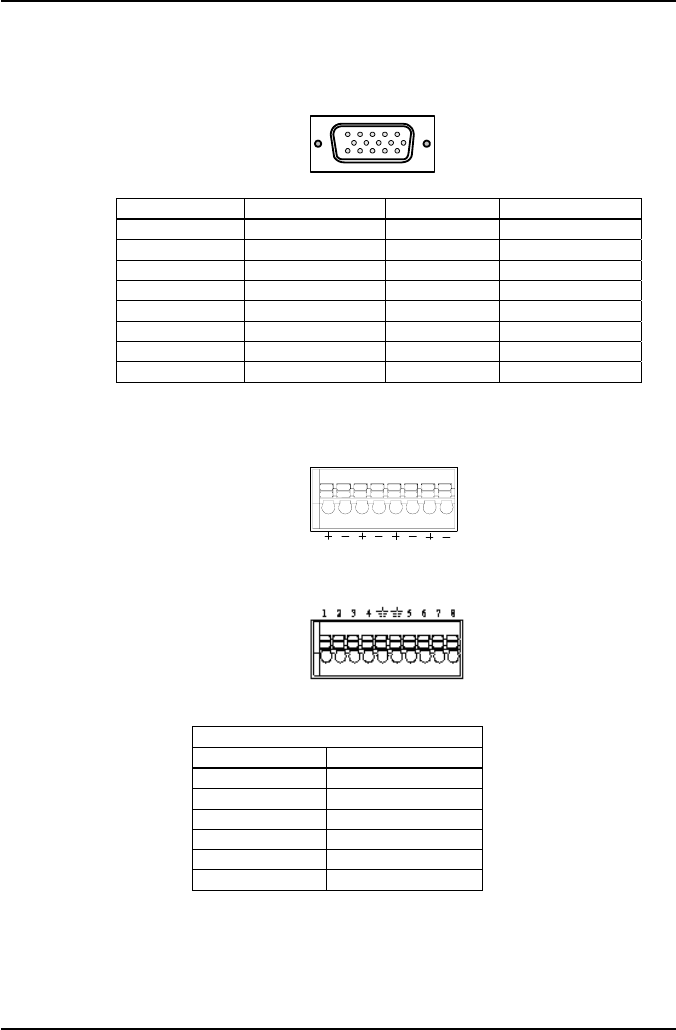

2. External Connector
2.1 CRT Display Connector (VGA)
Pin No. Signal Pin No. Signal
1 RED 9 Key
2 GREEN 10 GND
3 BLUE 11 N/C
4 N/C 12 DCDA
5 GND 13 H-SYNC
6 GND 14 V-SYNC
7 GND 15 DCDA
8 GND
2.2 Audio Input Connector
2.3 GPIO Connector
2.4 USB Connector
USB Ports
Pin Name
2 USB0-
3 USB0+
4, 8 GND
1, 5 USB Power
6 USB1-
7 USB1+
