SYSTEEMVERBINDINGEN
Aansluiten van
een
satellietontvanger
Naar stopcontact
TV-antennekabel
Satellietontvanger
Satellietkabel
Schotel buiten
Antenne
Achterpaneel van videorecorder
Antenne-aansluiting
Achterpaneel van TV
21-pens AV
ingangsaansluitingen
(SCART)
BELANGRIJK
Wanneer "L-2 KEUZE" op "SATELLIET" is ingesteld (੬ blz. 58), kunt u een satellietuitzending bekijken terwijl de TV op zijn AV
functie is ingesteld, zelfs indien de videorecorder in de timer-stand, stopstand of opnamestand staat of is uitgeschakeld. Wanneer
de videorecorder in de stopstand of opnamestand staat, drukt u TV/VCR op de afstandsbediening in om de VCR indicator op het
displaypaneel uit te schakelen.
●
Wanneer de videorecorder is uitgeschakeld, wordt er enkel een samengesteld signaal uitgevoerd van de videorecorder naar de TV.
●
Indien u de videorecorder inschakelt terwijl de satellietontvanger is uitgeschakeld, zal er niets op het TV-scherm verschijnen.
Schakel in dit geval de satellietontvanger in, of stel de TV in op zijn TV functie, of druk op de TV/VCR op de
afstandsbediening om de videorecorder op de videofunctie in te stellen.

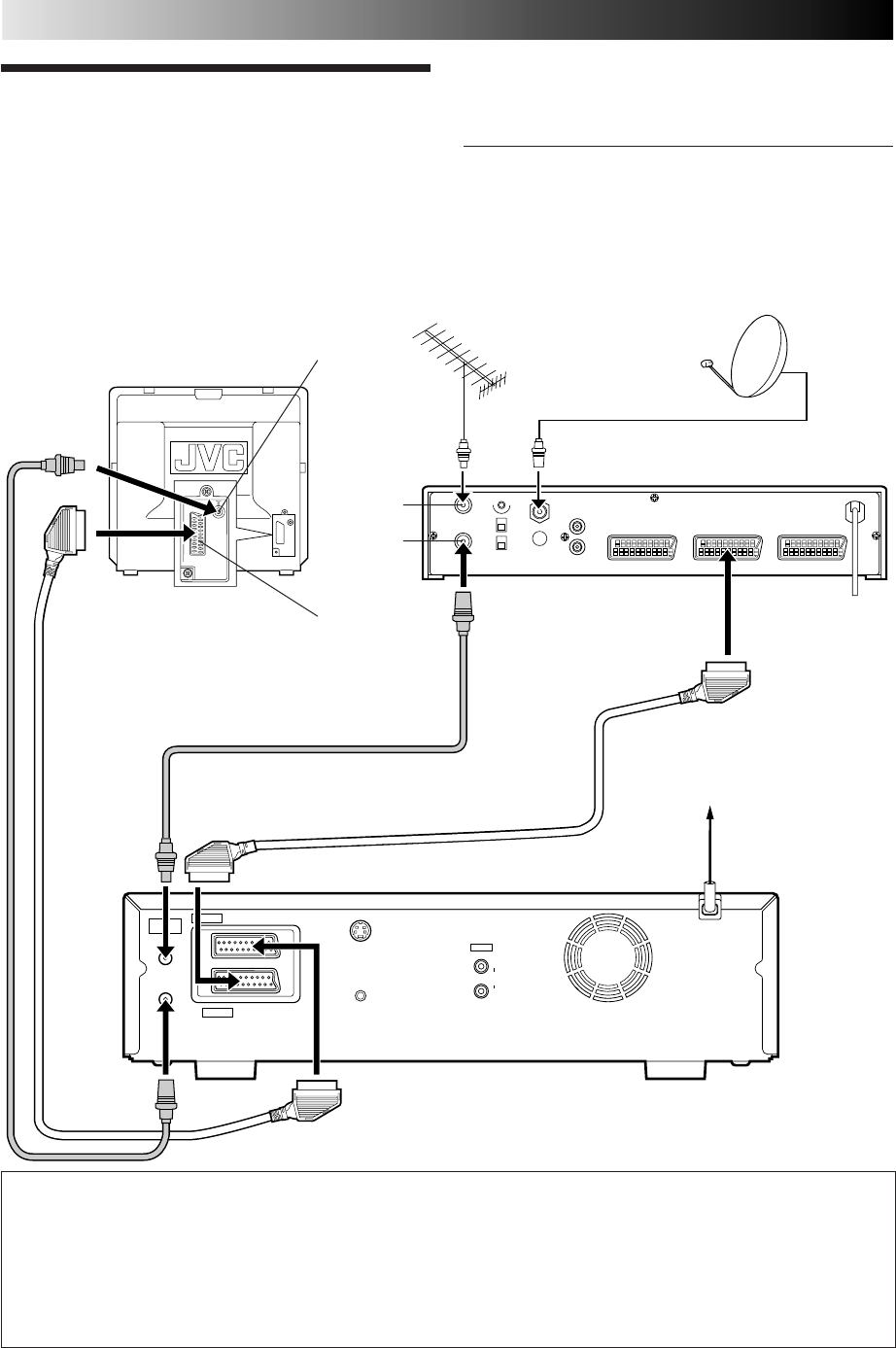

Eenvoudige aansluitingen
Dit is een voorbeeld van de eenvoudige aansluitingen
die worden gebruikt indien uw TV-toestel één 21-pens
AV-ingang (SCART) aansluiting heeft.
Sluit de satellietontvanger aan op de AV2 (L-2) IN/DECODER
aansluiting, en verbind dan de AV1 (L-1) IN/OUT aansluiting
met de aansluiting op het TV-toestel.
OPMERKINGEN:
●
Stel "L-2 KEUZE" in op "A/V" (
੬
blz. 58)
●
Om een programma via de satellietontvanger op te nemen,
kiest u de L-2 functie door de NUMBER toetsen en/of PR in te
drukken zodat "L-2" op het displaypaneel verschijnt.
●
Voor nadere bijzonderheden, zie de gebruiksaanwijzing van
de satellietontvanger.
