X10SLQ/X10SLQ-L User’s Manual
X10SLQ (-L)
Rev. 1.00
MAC CODE
BAR CODE
BIOS
LICENSE
JSD1
JBT1
SP1
JITP1
LED1
LED2
LED3
T-SGPIO1
T-SGPIO2
COM1
COM2
COM3
COM4
JD1
FAN3
FAN2
FAN1
FAN4
JP2
JP1
JLED1
JWD1
JPL2
JPL1
JPAC1
JI2C1 JI2C2
JP5
JP4
JP3
JL1
JWOR1
JHD_AC1
I-SATA2
I-SATA1
I-SATA3
I-SATA0
I-SATA4
JTPM1
JF1
JPW2
USB10/11(3.0)
AUDIO FP
USB6/7
USB8/9
SLOT4 PCI-E 2.0 X4
SLOT5 PCI-E 2.0 X1
HD AUDIO
SLOT7 PCI-E 3.0 X16
USB4/5
LAN2
USB2/3(3.0)
LAN1
HDMI/DP
ALWAYS POPULATE BLUE SOCKET FIRST
UNB NON-ECC DDR3 DIMM REQUIRED
VGA/DVI
KB/MOUSE
USB0/1
CPU FAN
DIMMA1
DIMMA2
DIMMB1
DIMMB2
Battery
JPW1
BIOS
Intel PCH
JBR1
JPME1
JVR1
Not On “-L
Model”
Not On “-L Model”
Not On “-L Model”
Not On “-L
Model”
CPU
Not On “-L Model”
Not On “-L Model”
2-6 Connectors/IO Ports
The I/O ports are color coded in conformance with the industry standards. See the
gure below for the colors and locations of the various I/O ports.

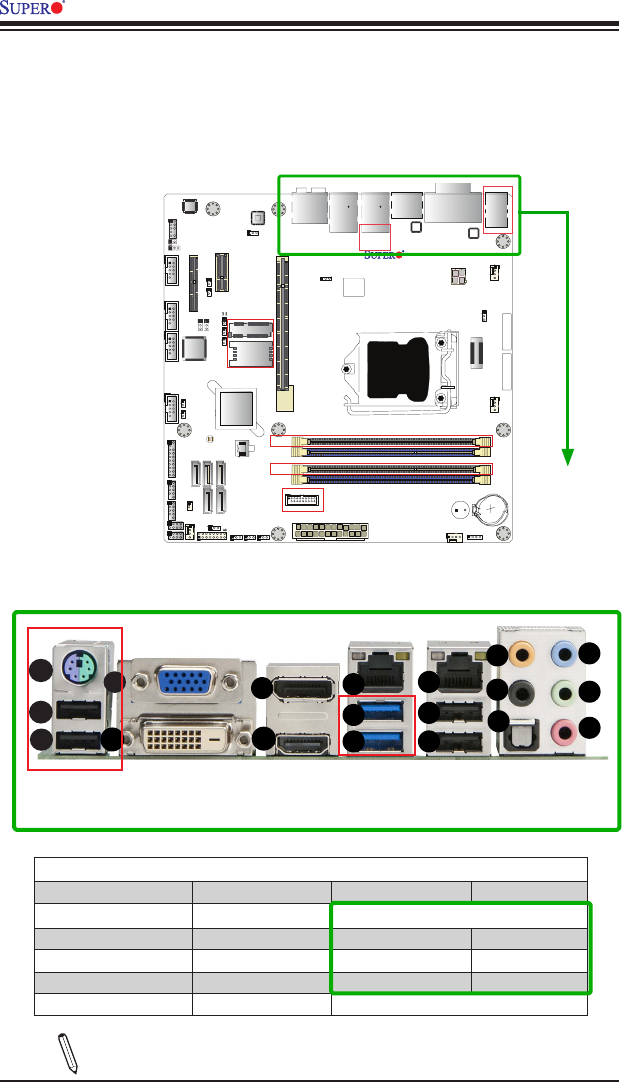

Backplane I/O Panel
A. USB 2.0 Port 1 G. DisplayPort M. Gb LAN Port 1
B. USB 2.0 Port 0 H. USB 3.0 Port 2
7.1 HD Audio + S/PDIF
C. PS2 Keyboard/Mouse I. USB 3.0 Port 3 N. SPDIF Out Q Mic In
D. DVI-D Port J. Gb LAN Port 1 O Surround Out R. Line_Out
E. VGA Port K. USB 2.0 Port 5 P. Center/LFE Out S. Line_In
F. HDMI Port L. USB 2.0 Port 4
Note: KB/Mouse and USB 0/1 are not available on the -L model.
Backplane I/O Panel
E
A
B
C
F
D
G
H
I
J
K
L
M
N
O
P
Q
R
S
HD Audio
Not available on
the -L model
USB 2/3: Not
available on the
-L model
