1
2
3
4
5
6
7
8

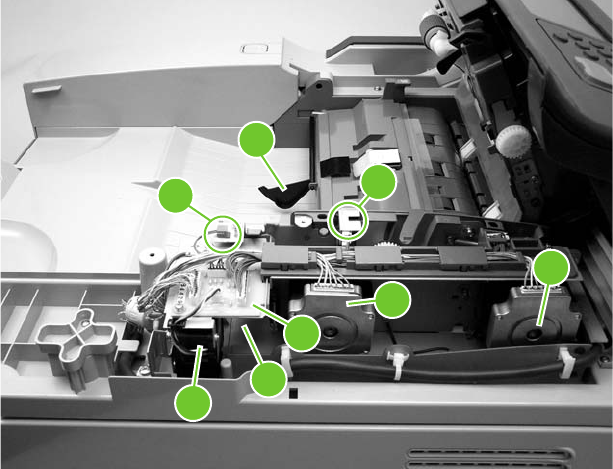

Figure 6-6 ADF internal troubleshooting parts
1. Paper present LED
2. Bin full sensor flag
3. Jam release cover open sensor
4. ADF read motor
5. ADF feed motor
6. ADF intermediate PCA
7. Duplex solenoid (beneath the PCA)
8. ADF cooling fan
ENWW Troubleshooting diagrams 155
